HZ-15线性振动摩擦焊接机是专为焊接大型或不规则形状热塑性工件而设计的塑料焊接设备。它凭借其卓越的焊接性能和高度自动化控制，广泛应用于汽车零部件、家电用品、办公自动化零件等行业，有效解决了传统焊接方法在大型塑料工件焊接中效率低、质量不稳定等问题，为制造业提供了高效、可靠的焊接解决方案。

主要应用

汽车内外饰	家电行业	医疗器械
√	√	√

技术参数

整机尺寸	长宽高（mm）1650*960*1955	焊接方式	时间模式 深度模式
上模具重量	5-70KG	焊接面积	（P-P）450c ㎡
振动振幅	0.1mm-1.8mm	焊接结果分析	合格/不合格
振动频率	220Hz-260Hz	焊接分段	多阶段压力控制
负载振动输出	30KW	环境温度	0-50℃
电压	AC380V,3 相	驱动系统	伺服驱动
输入容量	45KVA	台面行程	500mm
系统控制	三菱 PLC	台面移动速度	250mm/s（最大值）
触摸屏	三菱	台面压力	10-2500KG
熔接方式	多段时间（单位 0.1s）、深度模式（单位 0.1mm）	安全门开启空间	宽*高 (mm) 1500 *790
共振频率	自动追踪频率	振动模板尺寸	宽*长 (mm) 540 *1020
储存熔接配方	多个（时间深度模式）	重量	4600KG

核心特点与优势

焊接效果：

高频率振动 → 使用高频率振动，确保摩擦效果好，焊接质量高。

自动保持振幅恒定 → 自动保持振幅恒定，确保焊接过程的稳定性。

多阶段熔接 → 多阶段熔接技术，进一步提升焊接质量。

焊接模式设定 → 支持深度和时间两种焊接模式，满足不同焊接需求。

自动谐振功能 → 自动谐振功能，确保设备在最佳状态下运行。

焊接效率：

可控制输出功率 → 可根据焊接需求精确控制输出功率，提高焊接效率。

替换治具方便 → 治具更换方便，提高生产效率。

操作简便：

易于操作的触控显屏 → 配备易于操作的触控显屏，操作简单便捷。

多种语言界面 → 支持多种语言界面，满足不同地区用户的需求。

储存操作条件 → 可储存操作条件，方便后续重复使用。

隔音保护

装有隔音装置 → 配备隔音装置，降低噪音污染。

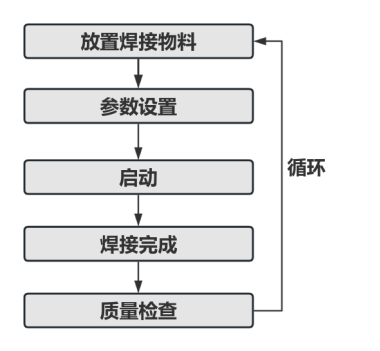

工作流程

1. 设备准备：将待焊接的工件放置在焊接平台上，确保工件位置准确。

2. 参数设置：通过触摸屏设置焊接参数，包括焊接时间、深度、振幅等。

3. 启动焊接：按下启动按钮，设备自动开始焊接过程。

4. 焊接完成：焊接完成后，设备自动停止，取出焊接好的工件。

5. 质量检查：对焊接后的工件进行质量检查，确保焊接质量符合要求。

案例与应用现场

汽车零部件焊接：HZ-15线性振动摩擦焊接机在汽车进气岐管焊接中表现出色，焊接后的零部件强度高，外观优良。

家电产品焊接：在家电水箱焊接中，该设备能够快速、高效地完成焊接任务，焊接后的水箱密封性好，无泄漏。

医疗器械焊接：在医疗箱焊接中，设备确保焊接过程的稳定性和可靠性，焊接后的医疗箱符合医疗行业标准。

客户价值

HZ-15线性振动摩擦焊接机能够显著提高生产效率，降低生产成本。其高精度的焊接技术和自动化控制功能，确保焊接质量稳定，减少次品率。使用该设备，客户可以快速获得投资回报，提升生产效率和产品质量。

常见问题 (FAQ)

Q1：可以定制吗？:

A1：是的，我们提供定制服务，可以根据客户的具体需求定制焊接设备。

Q2：维护难吗？

A2:  设备维护简单，我们提供详细的维护手册和培训服务，确保客户能够轻松进行日常维护。

Q3：适配哪些塑料材料？

A3：该设备适用于多种热塑性塑料材料，包括ABS、PVC、PP等。
